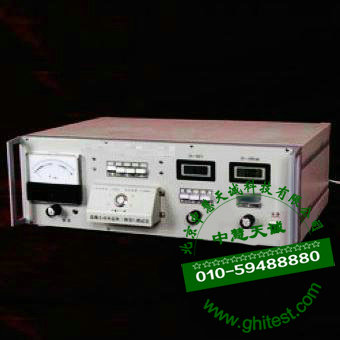

低頻大功率fT測試儀�(chǎn)品簡介:
儀器是測量NPN,PNP型大功率晶體管特征頻率fT �(shè)�,測量頻率為0.3MHz�1MHz�3MHz�10MHz四個點�,測量范圍為0.3MHz-100MHz并能在上述點頻測量器件之高頻正向共發射電流增益hfe。本儀器由主機和三個測試盒組成,可測F1、F2、F3、F4、G3、G4六種管殼的低頻大功率管,外接偏置高壓電流源之偏置范圍�0-50V�0-5A�
低頻大功率fT測試儀性能指標�
測量頻率�0.3MHz�1MHz�3MHz�10MHz誤差�≤±1×10-4、穩定度�≤±5×10-4小時
測試接收機中心頻率:0.3MHz�1MHz�3MHz�10MHz誤差�≤±1×10-4,靈敏度�≤150μV
高頻衰減器衰減量及工作誤差:
� hfe�3 9.54db±0.5db
第二� hfe�10 20db±0.1db
第三� hfe�30 29.54db±0.2db
測試回路恒流阻抗�≥2KΩ
fT測量范圍:額定范� 范圍
fM=0.3MHz 0.3MHz-3MHz 0.6MHz-2.4MHz
fM=1.0MHz 1.0MHz-10MHz 2MHz-8MHz
fM=3MHz 3.0MHz-30MHz 6MHz-24MHz
fM=10MHz 10MHz-100MHz 20MHz-80MHz
高頻正向共發射短路電流放大系�(shù)模︱hfe︱測量范圍:2-30
特征頻率fT測量誤差�≤±10%
高頻正向共發射短路電流放大系�(shù)模︱hfe︱測量誤差:≤±10%
外接偏置電壓、電流范圍和精度要求�
電壓范圍�0-50V
電壓精度�≤±2.5%
電流范圍�0-5A
電流精度�≤±2.5%
校準誤差�≤±2×10-2小時
適應管型:F1、F2、F3、F4、G3、G4 |
