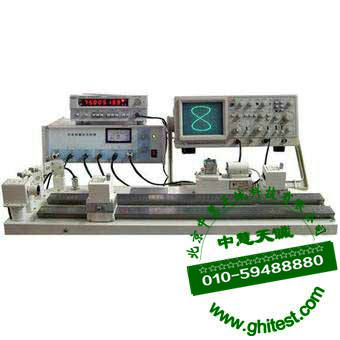

光拍法光速測量儀產品簡介�
采用高頻聲光器件,利用聲光頻移效應產�150MHz的拍頻波,用示波器測量近程光與遠程的相位差求得拍頻波的波長,進而測得光的傳播速度,即“光拍�”�
光拍法光速測量儀實驗目的�
1.理解光拍頻的概念�
2.掌握光拍法測光速的�
光拍法光速測量儀實驗原理�
根據振動迭加原理,頻差較�、速度相同的二同向傳播的簡諧波相迭加即形成�??紤]頻率分別為f1和f2(頻�Δf = f1 – f2較小)的光束(為簡化討論,我們假定它們具有相同的振幅�
E1=Ecos(ω1t–k1x+φ1)
E2=Ecos(ω2t–k2x+φ2)
光拍法光速測量儀參數�
光學平臺�0.785m×0.235m
拍頻波頻率:150MHz
拍頻波波長:2m
可變光程�0~2.2 m
連續移相�0~2π
� � 尺:2�
讀數:0.2mm
實驗誤差�≤0.5% (2π)
2π連續移相�
拍頻波長2m,二根帶刻度尺導軌� �0—2π無連續移相,在移相中有兩個同相位��2π移相可信,物理內容明�。可實現0°� 360°內相位點測量,做出誤差隨測量相點不同而變化的誤差分布曲線。連續移相過程中拍頻波波幅變化不大�5%。光速測量誤�≤ 0.5%
實驗內容可易可難�
部件既可開放調節,也可鎖死穩定不�??筛鶕虒W要求分開放調節部件的數��
體積小巧�
鑄鋁平臺結構抗振動,光學零件部裝在平臺上,一目了�,整機尺寸為�≤0.8m×0.3m�
光拍法光速測量儀組成部分�
電路控制�
光電接收�
斬光�
斬光器轉速控制旋�
聲光器件
棱鏡小車B
導軌
棱鏡小車A
半導體激光器
示波器(自備件)
頻率計(自備件)
棱鏡小車俯仰手輪電飯 |
